Montage de commande à distance universelle sur E36 avec ZKE
Modèles concernés
E36 coupé, Cabrio, et Sedan avec ZKE
Adaptable E36 compact
1 Avertissement
- Pour les E36 Compact, les couleurs des fils de clignotants peuvent ne pas correspondre...
Cette fiche n'est utilisable que pour les E36 ayant une ZKE.
Les E36 ayant un ZVM à la place (pas de ZKE) doivent être branchées autrement au niveau du module.
2 Contraintes
outillage nécessaire
outillage classique, à savoir:
tournevis plats et cruciforme
tournevis électricien
fer à souder étain
Multimètre pour contrôle
Durée de l'intervention
4 heures environ
Niveau de difficulté de l'intervention
3 Note importante quant au choix (achat) de la commande à distance:
Pour pouvoir monter une fermeture commandée à distance, sur les E36 (comme sur presque toutes les anciennes BMW), il faut impérativement choisir un modèle de centrale capable de fournir des impulsions positives.
Cette fiche n'est utilisable que sous cette condition
Beaucoup de modèles proposent plusieurs types de montage.
Ce sera donc la manière de brancher la centrale, qui définira le type d'impulsion. Il suffira de choisir le bon montage!
Il est fortement déconseillé de monter une commande à distance ne permettant pas l'envoi de ce type impulsion.
Pour faciliter le branchement, le boîtier de la fermeture commandée à distance sera installé ici, derrière la boite à gants
4 Intervention
4.1 Démontage de la Boîte à gants
| Liens vers les pages associées: |
|
|
4.2 Débrancher la batterie en toute sécurité
| Liens vers les pages associées: |
|
|
4.3 accès au module
Vous verrez alors la ZKE.
C'est elle qui gère l'ensemble des fonctions liées à la carrosserie, et entre-autres la centralisation!
- Si vous n'avez pas de régulateur de vitesse sur véhicule essence, l'emplacement indiqué par le rectangle rouge est vide.
Il sera utilisé pour placer la centrale de commande à distance.
Si cette place est occupée, il faudra la coincer juste à côté...
4.4 Généralités concernant le branchement des commandes à distance.
D'une manière générale, les commandes à distance nécessitent les raccordements suivants:
- Masse
- + 12V constant
- Raccordement clignotants
- commande d'ouverture des portes
- commande de fermeture des portes
- Rappel : Beaucoup de modèles proposent plusieurs types de montages. Ce sera donc la manière de brancher la centrale qui définira le type d'impulsion que le boîtier de commande enverra vers le véhicule. Dans ce cas, choisir le montage qui permet l'envoi d'une impulsion positive!
4.5 Raccordement de la masse.
Le raccordement de la masse se fait sur un point prévu à cet effet d'origine.

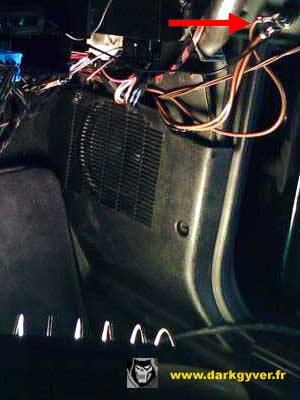

Il y a un de ces points de masse très près de la ZKE (sur le pied de porte avant), sur lequel sont fixés plusieurs câbles bruns avec un écrou de 10mm.
- Utiliser une cosse spéciale "à trou", et visser cette cosse avec les autres fils bruns!
4.6 Raccordement du +12V constant.
Le + 12V constant sera de préférence récupéré sur la prise X13252 pin 10, fil de couleur rouge/vert/jaune de 2.5 mm² :
Si le montage de votre commande nécessite plusieurs alimentations en +12V constant:
Regrouper tous ces fils devant y être raccordés,
puis repartir avec un seul fil que vous brancherez sur ce fil!
Il y aura donc deux fusibles en série pour votre alarme!
- Le fusible d'origine pour ce circuit : (F 35 de 25 A)
- Le fusible fourni avec votre centralisation à distance. (Qu'il faudra monter tout de même!!)
- En cas de panne de l'alarme, il faudra vérifier les deux!
Pour effectuer cette étape, s'aider des fiches suivantes :
Liens vers les pages associées:
4.7 Raccordement de la signalisation : Clignotants.
-
Pour des questions de compatibilité, il n'est pas possible de se brancher sur les Warnings, sauf si la commande de mise en route de cette signalisation par la commande à distance se fait par mise à la masse! Ce qui est très rare!!!
Cas général : la centrale est prévue pour alimenter directement les clignotants
Les fils d'alimentation en 12V des clignotants sont dans le gros faisceau qui passe côté gauche (sens de marche) sous le marche pied.
Démontage de la garniture au-dessus des pédales et du repose pied
Liens vers les pages associées:
Il faut se raccorder sur :
- Fil bleu/vert 0.75mm² qui correspond au clignotant gauche
- fil bleu/brun 0.75mm² qui correspond au clignotant droit
Deux cas de figure :
Cas 1 : La centrale dispose de deux sorties séparées G et D pour le raccordement aux clignotants.
Dans ce cas raccorder ces deux sorties sur les fils cités plus haut!
C'est tout!!!
Cas 2 : La centrale ne dispose que d'une seule sortie pour le raccordement aux clignotants.
Dans ce cas il faudra faire un montage avec deux diodes pour le raccordement.
Celui ci permettra d'éviter que les quatre clignotants ne s'allument à chaque fois que vous changez de direction!!!
Principe de la diode!
Méthode
- Couper un fil, et Raccorder une des diodes dessus
- Attention au sens des diodes!
- Recommencer l'opération avec une deuxième diode
- Isoler soigneusement!
- Le mieux est de souder la diode et d'isoler avec de la gaine thermorétractable en double épaisseur!
- Raccorder le tout, en suivant les indications de cette photo
Repiquer sur les fils
- ** fil bleu/vert 0.75mm² qui correspond au clignotant gauche
- ** fil bleu/brun 0.75mm² qui correspond au clignotant droit
- Les montages avec dominos tels que sur cette photo (faits pour essai!) sont à proscrire!
- Pour les E36 Compact, les couleurs des fils de clignotants peuvent ne pas correspondre...
Il est conseillé d'utiliser cette méthode, ici aussi!
Liens vers les pages associées:
4.8 Raccordement de la commande d'ouverture et fermeture des portes.

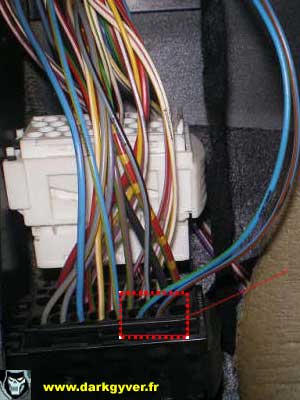

Ces fils sont à Raccorder au module de base ZKE -prise jaune- X13253 Visible ici!.
Parfois cette prise est rose!
Complément d'information sur prise à 26 pins
Liens vers les pages associées:
- Le fil de la centrale de commande à distance qui active la fermeture dans l'alvéole 17
- Le fil de la centrale de commande à distance qui active l'ouverture dans alvéole 4
Deux cas de figure :
Cas 1 : Les alvéoles 17 et 4 sont occupés sur la prise X13253
Dans ce cas raccorder:
- Le fil Blanc/rouge/jaune alvéole 17 au fil du boîtier de commande à distance qui active la fermeture (voir notice)
- Le fil bleu/rouge/jaune (Bl/RT/GE) alvéole 4 au fil du boîtier de commande à distance qui active l'ouverture (voir notice)
- Isoler soigneusement!
C'est tout!!!
Cas 2 : Les alvéoles 17 et 4 ne sont pas occupés sur la prise X13253 (Pas de fil!)
Dans ce cas il faudra ajouter des pins dans les alvéoles libres!
- Acheter les pins chez BMW.
- Insérer ces pins en suivant la méthode décrite ici:
Liens vers les pages associées:
4.9 Tester le fonctionnement de l'installation
Rebrancher la batterie, après avoir vérifié que tout est bien isolé!
Tester le fonctionnement!
Si tout est bon..... Passer au remontage!
Si quelque chose ne fonctionne pas :
Commencer par vérifier que vous ne vous êtes pas trompé dans la numérotation des pins lors du raccordement au ZKE!
Ne faites pas de montage provisoire en insérant des fils dans les trous de la prise X13253....
Cela court-circuite les sorties du ZKE!
Dans ce cas.... C'est normal que cela ne fonctionne pas!
Ce montage a été testé de nombreuses fois avec succès!!!
Dysfonctionnement constaté
Si la fermeture de la trappe essence ne fonctionne pas!
Dans ce cas :
contactez-moi
4.10 Remontage
- Fixer le boîtier télécommande à l'endroit indique au départ pour éviter qu'il ne se déplace et provoque un court circuit!
Le reste du remontage s'effectue en suivant l'ordre inverse du démontage!
- Et voilà!!! C'est fini!!!
